Arreglos De Discos

Arreglos de Discos

Hace referencia a un sistema de almacenamiento de datos que se utiliza múltiples unidades (discos duros o SSD), entre las cuales se distribuyen o replican los datos. También es usualmente implementado para la protección de la información o incremento del desempeño al acceso de los discos duros.

Tipos de Arreglos de Discos

• RaiD0: También llamado como (striping), porque utiliza un sistema que usa a los discos como uno solo, teniendo un conjunto de cabezas independientes para su uso. La información es dividida en bloques de datos que se distribuyen en todos los discos del arreglo. El inconveniente con este Raid es que aunque carecer de redundancia mejora el rendimiento, cualquier fallo o avería en uno de los discos conlleva una pérdida total de los datos.

•  Raid1: Esta configuración también es llamada espejo o “mirroring” y es una de las más comúnmente utilizadas para proporcionar redundancia de datos y buena tolerancia a fallos. Esto resulta útil cuando queremos tener más seguridad desaprovechando capacidad, ya que si perdemos un disco, tenemos el otro con la misma información.

• Raid2: Este nivel de RAID es poco utilizado, ya que básicamente se basa en realizar un almacenamiento de forma distribuida en varios discos a nivel de bit. A su vez se crea un código de error de esta distribución de datos y se almacena en unidades exclusivamente destinadas a este propósito.

• Raid3: Este tipo de Raid consiste en dividir los datos a nivel de byte en las distintas unidades que forma el RAID, excepto una, en donde se almacena información de paridad para poder unir estos datos al ser leídos. La ventaja de esta configuración es que los datos, están divididos en varios discos y el acceso a la información es muy rápido, tanto como discos en paralelo haya.

• Raid4: Un sistema RAID 4 puede servir varias peticiones de lectura o de escritura simultáneamente. El atasco se da en el disco dedicado a la información de paridad. Está orientado al almacenamiento de archivos de gran tamaño sin necesidad de tener redundancia de ellos, pero la grabación de datos es más lenta debido precisamente a la necesidad de hacer éste cálculo de paridad cada vez que se grabe algo.

• Raid5: Un RAID 5 usa división de datos a nivel de bloques distribuyendo la información de paridad entre todos los discos miembros del conjunto. Cada vez que un bloque de datos se escribe en un RAID 5, se genera un bloque de paridad dentro de la misma división (stripe). Un bloque se compone a menudo de muchos sectores consecutivos de disco. Una serie de bloques (un bloque de cada uno de los discos del conjunto) recibe el nombre colectivo de división (stripe).

• Raid6: Raid6 es como RAID 5, pero los datos de paridad se escriben en dos unidades. Eso significa que requiere al menos 4 unidades y puede soportar 2 unidades que mueren simultáneamente. Las posibilidades de que dos unidades se rompan exactamente en el mismo momento son, por supuesto, muy pequeñas.

• Raid 0+1: También se puede encontrar con el nombre de RAID 01 o espejo de divisiones. Consiste básicamente en un nivel principal de tipo RAID 1 que hace las funciones de replicar los datos que se encuentran en un primer subnivel en un segundo. A su vez existirá un subnivel RAID 0 que hará las funciones propias de éste, es decir, almacenar los datos de forma distribuida entre las unidades que en él se encuentran.

• Raid30: El RAID 30 o división con conjunto de paridad dedicado es una combinación de un RAID 3 y un RAID 0. El RAID 30 proporciona tasas de transferencia elevadas combinadas con una alta fiabilidad a cambio de un coste de implementación muy alto. La mejor forma de construir un RAID 30 es combinar dos conjuntos RAID 3 con los datos divididos en ambos conjuntos.

• Raid100: Un RAID 100, a veces llamado también RAID 10+0, es una división de conjuntos RAID 10. El RAID 100 es un ejemplo de «RAID cuadriculado», un RAID en el que conjuntos divididos son a su vez divididos conjuntamente de nuevo.
• Todos los discos menos uno podrían fallar en cada RAID 1 sin perder datos. Sin embargo, el disco   restante de un RAID 1 se convierte así en un punto único de fallo para el conjunto degradado.

• Raid50: Un RAID 50, a veces llamado también RAID 5+0, combina la división a nivel de bloques de un RAID 0 con la paridad distribuida de un RAID 5, siendo pues un conjunto RAID 0 dividido de elementos RAID 5.
• Un disco de cada conjunto RAID 5 puede fallar sin que se pierdan datos. Sin embargo, si el disco que falla no se reemplaza, los discos restantes de dicho conjunto se convierten en un punto único de fallo para todo el conjunto. Si uno falla, todos los datos del conjunto global se pierden. El tiempo necesario para recuperar (detectar y responder al fallo de disco y reconstruir el conjunto sobre el nuevo disco) representa un periodo de vulnerabilidad del conjunto RAID.

Arreglo Redundante de Discos Independientes RAID

RAID son las siglas de matriz redundante de discos independientes. Es una tecnología que combina varios discos duros para almacenar datos. Hay varias maneras también conocidas como niveles de RAID para almacenar datos para rendimiento y redundancia.

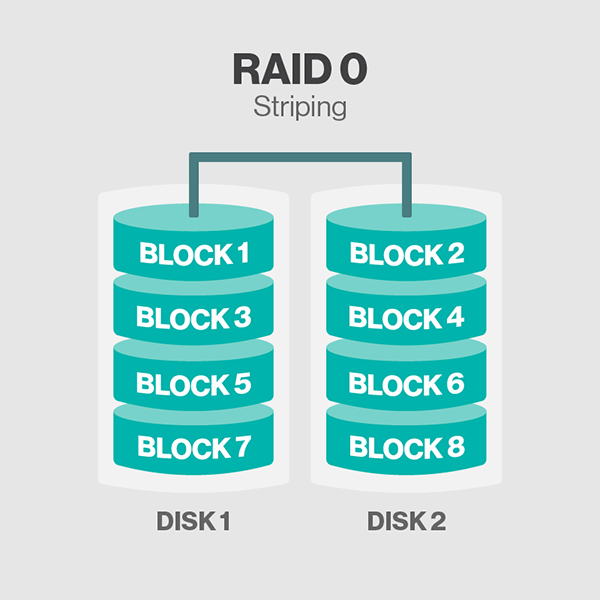

Arreglo de Disco RAID (Striping)

Es un método de incrementar el índice de transmisión del sistema (throughput) mediante el uso de varias unidades de disco en paralelo. El rendimiento del sistema con la configuración RAID 0 es superior a la que proporcionan las configuraciones RAID 1 o 5, pero se incrementa la posibilidad de pérdida de datos porque no hay forma de recuperar o reconstruir los datos almacenados en cualquier disco que falle.

Arreglo de Disco RAD1 (Mirroring)

Un RAID 1 crea una copia exacta (o espejo) de un conjunto de datos en dos o más discos. Esto resulta útil cuando el rendimiento en lectura es más importante que la capacidad. Un conjunto RAID 1 sólo puede ser tan grande como el más pequeño de sus discos. El RAID 1 tiene muchas ventajas de administración. Por ejemplo, en algunos entornos 24/7, es posible «dividir el espejo»: marcar un disco como inactivo, hacer una copia de seguridad de dicho disco y luego «reconstruir» el espejo.

Arreglo de Disco (Distribuido por Paridad)

En esta configuración se realiza una división por bloques de información y se distribuyen entre los discos que forman el conjunto. Además, se genera un bloque de paridad que, a modo de redundancia, nos permite reconstruir la información de volumen completo sí. A su vez hace referencia a un sistema de almacenamiento de datos que utiliza múltiples unidades, entre las cuales se distribuyen o replican los datos.

Identificación de programas usados para la definición de arreglos de disco.

1.DiskInternals

DiskInternals RAID Recovery usa un sistema completamente automatizado para la recuperación de información de RAIDs. No es obligatorio tener una recuperación de datos automática con este programa; puede también hacerlo manualmente.

Ventajas:

El modo automático permite a los usuarios relajarse y dejar que el programa haga todo.

Puede cambiar entre los modos automático y manual.

Automáticamente detecta el tipo de arreglo del disco.

Desventajas:

El modo manual causará que el software decida el tipo de arreglo basado en las entradas del usuario en vez de la realidad.

2.GetDataBack

El software GetDataBack viene en dos formas, una para el sistema de archivos FAT y uno para el sistema de archivos NTFS. Usted puede comprar basado en su necesidad.

Ventajas:

Tiene un diseño de solo lectura; no es posible eliminar archivos accidentalmente.

Compatible con SSD, USB, tarjetas de memoria y todos los discos duros.

Compatible con los tipos de archivo NTFS, FAT12, FAT16 y FAT32.

Desventajas:

Tiene tendencia a no funcionar en algunas PCs, especialmente las que tienen el Sistema Operativo Windows.

3.ReclaiMe Free RAID Recovery

ReclaiMe Free RAID Recovery no es enteramente un software gratuito de recuperación de datos. Esta es una plataforma en la que actualmente puede ver cuáles archivos están disponibles para recuperar. Usted puede decidir si tiene los datos que necesita o no.

Ventajas:

Puede ver el directorio, archivos y carpetas en el disco dañado de forma gratuita.

Varios niveles de RAID podrían ser recuperados.

La mayoría de los dispositivos NAS son compatibles para recuperación de datos.

Desventajas:

Una vez que ha identificado los datos que necesita, tendrá que comprar algún programa actual que sí permita la recuperación de información o encontrar espacio en su disco para copiar sus datos.

Corre solamente con el Sistema Operativo Windows.

4.Zero Assumption Recovery

Este software le permite recuperar información de sus unidades de almacenamiento con varios problemas a resolver. Recuperación de Datos de un RAID es una de las opciones. Este programa realiza una cantidad de otras funciones.

Ventajas:

Puede recuperar volúmenes formateados, archivos eliminados y archivos RAW.

Recuperación especial de fotos digitales.

Recuperación de daños MBR.

Desventajas:

Corre solamente en Windows y Linux; no en Mac

El proceso de recuperación toma un largo tiempo de 3 horas y usted no puede intervenir en la mitad.

5.Software R-Studio Data Recovery

Esta es una colección de programas producidos inicialmente por R-Tools Technology. Usa algunas de las técnicas y funciones avanzadas disponibles actualmente para la recuperación de datos.

Ventajas:

• Reconocimiento e interpretación de patrones de datos en secuencia.
• Niveles anidados no estándar de RAID podrían ser removidos.
• Parámetro automático de reconocimiento de RAID y comprobación de consistencia.

Desventajas:

• No hay garantía de recuperar todos los archivos perdidos.
• Puede ocurrir sobreescritura si intenta copiar los archivos perdidos a los mismos discos.

Selección del tipo de arreglo de discos más conveniente, según disponibilidad de la empresa.

En muchas empresas suelen optar por otras configuraciones, como RAID 30 (3+0), Raid 50 (5+0) o RAID 100 (10+0).

Estas configuraciones se basan en RAID 10, es decir, se crea un RAID 0 a partir de otras configuraciones de RAID (3, 5 o 10) que cuentan con funciones de paridad en cada distribución, un sistema mucho más tolerante a fallos en los que se aprovecha mejor el espacio y nos podemos permitir hasta el fallo de un disco en cada uno de los RAID inferiores.

Pero Para Mi el Raid mas conveniente es el Raid 6 , Prácticamente es igual que el RAID 5, pero añade un segundo nivel de paridad, lo que nos permite que fallen hasta dos discos duros del RAID y poder sustituirlos. Si fallan 3, entonces toda la información del RAID se pierde.

A cambio de esta doble paridad incluida en el RAID 6 se pierde el espacio total de dos de los discos duros. Por ejemplo, en una configuración de 4 discos duros de 4 TB, el espacio total que tendríamos es de 8 TB, con el doble de velocidad de lectura.

En resumen:

Similar a RAID 5, pero con un nuevo nivel de paridad.

Soporta que fallen hasta dos de los discos duros sin pérdida de información.

El espacio total de los discos es X-2, igual que la mejora de la velocidad de lectura.

No hay mejora en velocidad de escritura.

Archivo de Data En Disco de Data

Los archivos guardados en el formato de datos son utilizados por el software de análisis de estudio, y esta aplicación almacena en estos archivos de datos los datos utilizados para el análisis fuera de línea.Ahora en un disco de data (D:) Los datos almacenados con la extensión de archivo DAT están contenidos normalmente en archivos PK3/PK4 junto con archivos DLL. No existe un programa específico que utilice archivos DAT, pero numerosos programas pueden utilizar este tipo de archivo como referencia.

Archivos log en disco de log.

Se refiere a la grabación secuencial en un archivo o en una base de datos de todos los acontecimientos (eventos o acciones) que afectan a un proceso particular. En Seguridad Los Archivos de registro (o archivos de log) son archivos que contienen mensajes sobre el sistema, incluyendo el kernel, los servicios y las aplicaciones que se ejecutan en dicho sistema. Existen diferentes tipos de archivos de log dependiendo de la información. Por ejemplo, existe un archivo de log del sistema, un archivo de log para los mensajes de seguridad y un archivo de log para las tareas cron.

Los archivos de registro pueden ser muy útiles cuando se trate de resolver un problema con el sistema tal como cuando se trata de cargar un controlador del kernel o cuando se este buscando por intentos no autorizados de conexión al sistema.

Archivo Temporal en Disco Temporal

Un archivo temporal es creado por el software con el fin de contener información de forma transitoria durante el tiempo que nos encontramos creando un archivo estándar, y luego de que cerramos el programa que estábamos utilizando, de manera automática el archivo temporal debería borrarse.

Es importante tener en cuenta que los archivos temporales son utilizados con el objetivo de recuperar datos que puedan llegar a perderse en el caso de que el programa o la PC se llegarán a detener de manera anormal y sorpresiva, es decir si por ejemplo se nos cuelga una aplicación o el sistema operativo.

Archivo De Respaldo

Es un tipo de archivo que su objetivo es hacer una copia de todos sus archivos para su custodia. Las copias deberían almacenarse en un dispositivo distinto al de los archivos originales. Por ejemplo, puede usar una unidad USB, un disco duro externo, un CD o DVD o un servicio externo.

Configuración de los arreglos de discos.

Arreglos por Software:

Necesitaremos dos unidades de disco duro internas. Las unidades deberán ser de la misma capacidad, o por lo menos, la secundaria debe tener igual o más capacidad que la  principal.

Para configurar el Raid 1, debemos ir a:

Herramientas administrativas/ Administración de equipos /Almacenamiento/ Administración de di Aquí podremos visualizar todas las unidades de disco del sistema.

Sobre la partición de la unidad principal, haremos clic con el botón derecho del ratón y pincharemos sobre Agregar reflejo, con lo que se iniciará un asistente que nos pedirá la unidad secundaria sobre la que se replicará dicha partición.

Con estos sencillos pasos, ya tendremos configurado y funcionando nuestro Raid 1

Acá una imagen con el mismo proceso pero en Windows 2003 server.

De la misma manera y con los mismos pasos a diferencia de seleccionar más discos se puede armar un raid 5 como el que se muestra a continuación.

Arreglos por Hardware:

Esta característica o herramienta que se ve muy comúnmente en los servidores y ahora en los equipos de escritorio, como su nombre lo indica es un dispositivo de hardware que se encarga de controlar y administrar los diferentes tipos de raid que pueda tener un servidor o un equipo de escritorio. Todos los discos duros del equipo se conectan a esta tarjeta y es ella quien administra y sobre la cual se realiza la configuración necesaria.



Glosario De Terminos

Duplex controler: Controladora doble. Son controladoras de disco que pueden trabajar de modo simple o de forma doble, para que la carga de la controladora sea distribuida y más eficaz.

Hot swap: Son discos que se reemplazan en caliente. Esto quiere decir que si alguno de los discos RAID se estropeara físicamente bastaría con quitarlo y poner otro sin tener que apagar el sistema.

Hot spare: Disco sobrante. Es un disco que permanece siempre en el sistema esperando a que uno se estropee y entre directamente en funcionamiento.

Integridad de los datos: Es la capacidad que tiene un disco de aguantar un error de grabación de corrupción o perdida de datos. Para tal efecto se tiene que seleccionar un disco RAID o alguna alternativa. El nivel de integridad es uno de los primeros criterios que ser han de investigar.

Mirroring: Haciendo espejo. Es un nivel de RAID (el nivel 1) que pasa por hacer una copia integra de un disco en otro.

Paridad: Es una información redundante que es guardada para regenerar datos perdidos por un error en el disco. La paridad se genera haciendo XOR sobre los datos de los discos y guardándolo en otro disco o en un disco dedicado a ese efecto, esto dependerá del nivel de RAID que usemos.

Reconstrucción o regeneración: Cuando un disco falla la información redundante en los discos y los datos en los discos buenos son usados para regenerar la información del disco averiado.

Redundat Power Supplies: Fuente de alimentación redundante. El sistema consta de dos fuentes de alimentación. Si uno se estropea se pone en marcha, pudiéndose cambiar la estropeada en caliente.

Presentacion de los Arreglos De Discos
